WISŁA
Śląsk, miasto Wisła

Wisła I
Obiekt istniejący

• Rodzaj kładki: wisząca, dla pieszych;
• Przeszkoda terenowa: rzeka Wisła;
• Lokalizacja: tereny sportowe przy kampingu "Jonidło" na brzegu prawym (wschodnim), ulica Jesionowa na lewym;
• ;
• Ilość przęseł: 1 wiszące;
• Rozpiętość: 65,50 m;
• Pylony: stalowe, rama portalowa;
• Wysokość pylonów: 5,20 m;
• Układ nośny: układ wiszący równoległy, wieszaki równoległe;
• Pomost: drewniany na kratownicy stalowej;
• Szerokość pomostu: 2,00 m;
• Sztywność pionowa: liny nośne i wieszaki;
• Sztywność pozioma: kratownica pozioma;

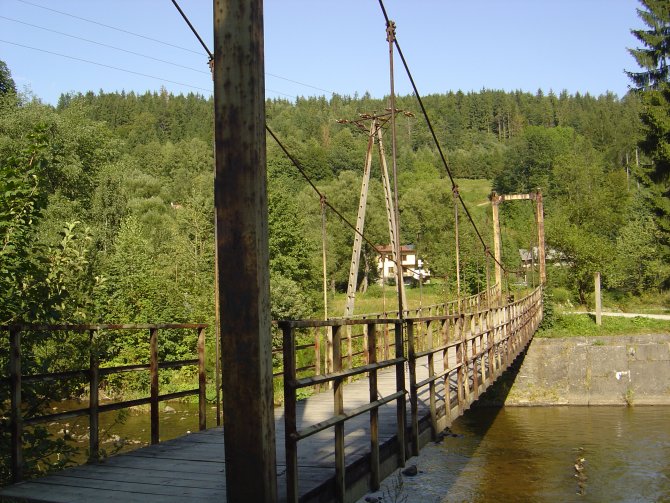

• Zdjęcie: autorskie, z lewego brzegu od strony górnej wody, sierpień 2009;
• Uwagi:
  • kładka bardzo lekka i wiotka;
  • przęsło wykonane z modułów połaczonych przegubami w miejscu zakotwienia wieszaków;
  • dane techniczne pochodzą z pomiarów własnych.

Wisła II
Obiekt istniejący

• Rodzaj kładki: wisząca, dla pieszych;
• Przeszkoda terenowa: rzeka Wisła;
• Lokalizacja: Wisła-Obłaziec i kamieniołom Gahura na brzegu lewym (południowym), Ustroń Sucha Dobka na prawym, nad jazem;
• ;
• Ilość przęseł: 1 wiszące;
• Rozpiętość: 33,54 m;
• Pylony: stalowe, rama portalowa;
• Wysokość pylonów: 3,70 m;
• Układ nośny: układ wiszący równoległy, wieszaki równoległe;
• Pomost: drewniany, wzmocniony na krawędziach profilami stalowymi;
• Szerokość pomostu: 1,15 m;
• Sztywność pionowa: liny nośne i wieszaki;
• Sztywność pozioma: deski pomostu;

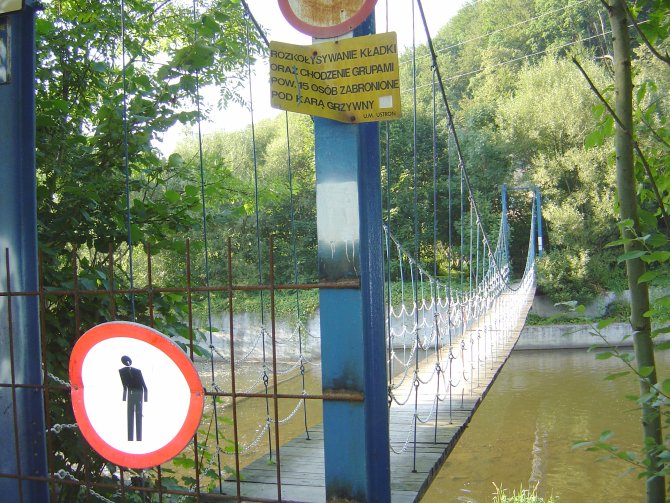

• Zdjęcie: autorskie, z lewego brzegu od strony górnej wody, sierpień 2009;
• Uwagi:
  • kładka bardzo lekka i wiotka;
  • zamknięta z powodu silnego wyekspoloatowania obiektu;
  • remont utrudniony z powodu sporów między Wisłą i Ustroniem o to, kto powinien finansować remont;
  • ostatecznie remont udało się przeprowadzić;
  • dane techniczne pochodzą z pomiarów własnych.
