TROPIE
Małopolska, powiat nowosądecki, gmina Gródek nad Dunajcem

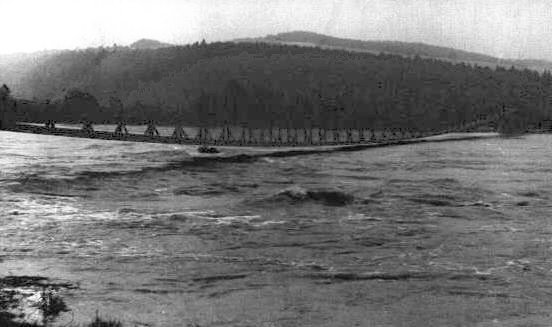

Tropie I
Obiekt wymarły

kładka w Tropiu

  • Rodzaj kładki: wstęgowa, dla pieszych;
  • Przeszkoda terenowa: rzeka Dunajec;
  • Lokalizacja: Tropie na prawym (północnym) brzegu, Witowice Dolne na lewym;
  • lokalizacja;
  • Ilość przęseł: 3 wiszące + schody;
  • Rozpiętość: 43,5 m (lewe) + 101,70 m (środkowe) + 8,30 m (prawe) + 2,00 m schody na lewym brzegu;
  • Pylony: brak;
  • Wysokość pylonów: - ;
  • Układ nośny: liny pomostu;
  • Pomost: drewniany, oparty na linach stalowych;
  • Szerokość pomostu: 1,80 m;
  • Sztywność pionowa: sztywność lin nosnych;
  • Sztywność pozioma: sztywność lin nosnych;
  • Zdjęcie: udostepnione przez witrynę parafii w Tropiu;
  • Uwagi:
    • kładka wiotka, kilkaktornie skręcona przez wiatr wokół własnej osi;
    • w latach 80. przebudowana na kładkę wisząca (Tropie II);
    • dane techniczne pochodzą z W. Główczak, "Wiszące i podwieszone kładki w południowej Małopolsce", w monografii "Projektowanie, budowa i estetyka kładek dla pieszych", Politechnika Krakowska, Kraków 2003.

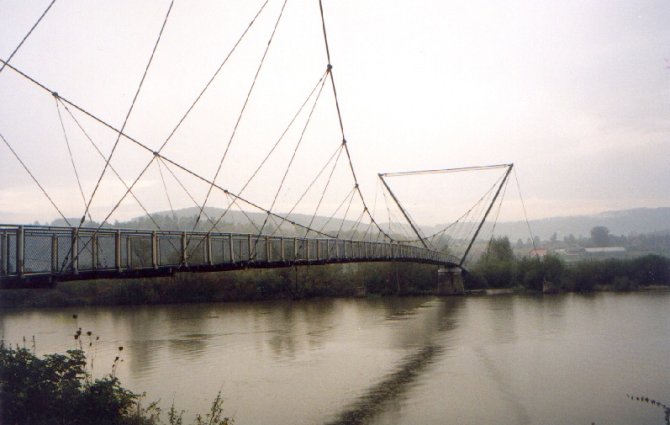

Tropie II
Obiekt istniejący

kładka w Tropiu

  • Rodzaj kładki: wisząca, dla pieszych;
  • Przeszkoda terenowa: rzeka Dunajec;
  • Lokalizacja: Tropie na prawym (północnym) brzegu, Witowice Dolne na lewym;
  • lokalizacja;
  • Ilość przęseł: 3 wiszące + schody;
  • Rozpiętość: 43,5 m (lewe) + 101,70 m (środkowe) + 8,30 m (prawe) + 2,00 m schody na lewym brzegu;
  • Pylony: stalowe, typu V;
  • Wysokość pylonów: 14,60 m;
  • Układ nośny: układ wiszący typu W, wieszaki rozbieżne;
  • Pomost: drewniany, oparty na linach stalowych;
  • Szerokość pomostu: 1,80 m;
  • Sztywność pionowa: liny nośne i pionowe wieszaki;
  • Sztywność pozioma: liny nośne i wieszaki;
  • Zdjęcie: autorskie, z prawego brzegu od strony dolnej wody, październik 1998;
  • Uwagi:
    • kładka bardzo wiotka, łatwa do rozbujania;
    • początkowo kładka wstęgowa (Tropie I), w połowie lat 80. przebudowana na wiszącą;
    • dane techniczne pochodzą z W. Główczak, "Wiszące i podwieszone kładki w południowej Małopolsce", w monografii "Projektowanie, budowa i estetyka kładek dla pieszych", Politechnika Krakowska, Kraków 2003.
