SKAWINA
Małopolska, miasto Skawina
Obiekt istniejący
- Rodzaj kładki: wisząca, dla pieszych;
- Przeszkoda terenowa: rzeka Skawinka;
- Lokalizacja: ulica Tyniecka na prawym (wschodnim) brzegu, oczyszczalnia ścieków na lewym;
;
- Ilość przęseł: 1 wiszące;
- Rozpiętość: 40,00 m;
- Pylon: żelbetowy, rama portalowa;
- Wysokość pylonu: 6,00 m;
- Układ nośny: układ wiszący, równoległy, wieszaki równoległe;
- Pomost: stalowa płyta ortotrpopwa pokryta deskami, oparta na belkach stalowych;
- Szerokość pomostu: 1,70 m;
- Sztywność pionowa: liny nośne, wieszaki, sztywność płyty i belek;
- Sztywność pozioma: sztywność płyty stalowej;

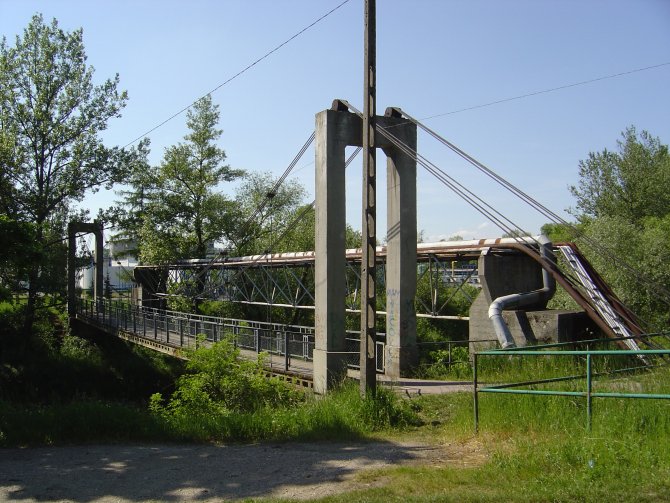

- Zdjęcie: autorskie, prawy brzeg od strony górnej wody, maj 2009;
- Uwagi:
- dane techniczne pochodzą z pomiarów własnych.
Skawina II
Obiekt projektowany

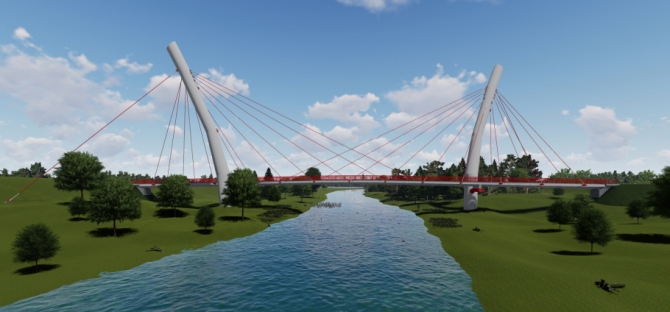

- Propozycja kładki podwieszonej przez Skawinkę;
- Zdjęcie pochodzi ze strony Builder 4 Future.
