SANOK
Podkarpacie, miasto Sanok

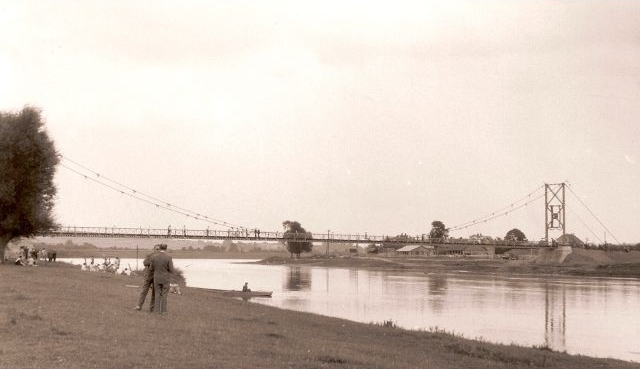

Sanok I
Obiekt wymarły

kładka w Sanoku

  • Wisząca kładka dla pieszych przez San;
  • brak danych;
  • Zniszczona przez huragan w przeddzień oficjalnego otwarcia;
  • Zdjęcie udostępnione przez dr Marka Samalaka.

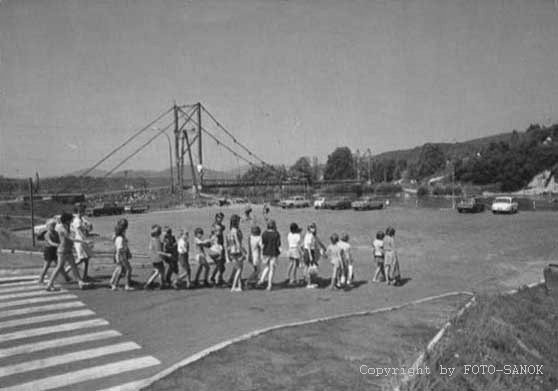

Sanok II
Obiekt wymarły

kładka w Sanoku

  • Wisząca kładka dla pieszych przez San;
  • brak danych;
  • Kładka odbudowana po kilku latach;
  • Zdjęcie udostępnione przez potral Foto Sanok.

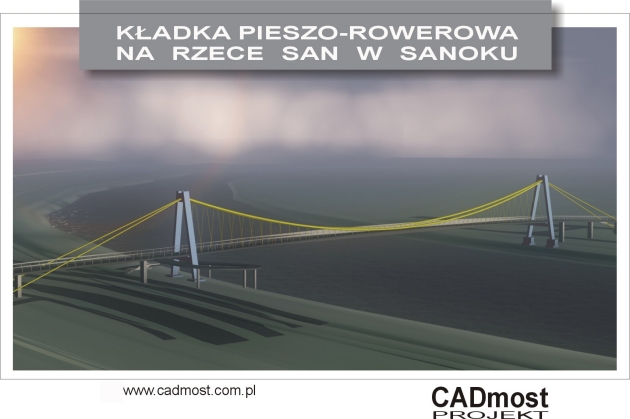

Sanok III
Obiekt projektowany

kładka w Sanoku

  • Rodzaj kładki: podwieszona, dla pieszych;
  • Przeszkoda terenowa: rzeka San;
  • Lokalizacja: Sanok, między zamkiem a skansenem;
  • brak danych;
  • Ilość przęseł: 1 wiszące + część podparta;
  • Rozpiętość: 135,00 m część wisząca;
  • Pylony: żelbetowe, A-kształtne;
  • Wysokość pylonów: 26,40 m;
  • Układ nośny: układ wiszący, wieszaki równoległe, zbieżny;
  • Pomost: płyta żelbetowa;
  • Szerokość pomostu: 6,00 m;
  • Sztywność pionowa: liny nośne, wieszaki i sztywność płyty żelbetowej;
  • Sztywność pozioma: sztywność płyty żelbetowej;
  • Zdjęcie: udostępnione przez stronę Urząd Miasta Sanoka;
  • Uwagi:
    • szerokość przęsła kładki odpowiada mostom, brak jednak możliwości wjechania pojazdu na kładkę;
    • projekt mostu wykonano w 2006 r;
    • kładka dostosowana będzie do ruchu pieszego i rowerowego;
    • schody i pochylnie zaprojektowano jako leżące w rozwidlonym łuku;
    • dane techniczne pochodzą z S. Chrapek, M. Salamak, "Analiza wiszącego mostu pieszo-rowerowego z pomostem wstęgowym", Inżynieria i Budownictwo, 1-2 / 2008.
