RUDA ŚLĄSKA
Śląsk, miasto Ruda Śląska

Obiekt istniejący

kładka w Rudzie Śląskiej

  • Rodzaj kładki: podwieszona, dla pieszych;
  • Przeszkoda terenowa: Autostrada A4;
  • Lokalizacja: osiedle Na Skale po stronie północnej, Radoszowy po południowej;
  • lokalizacja;
  • Ilość przęseł: 1 podwieszone + 1 podparte;
  • Rozpiętość: 54,58 m część podwieszona, 7,02 m podparta;
  • Pylon: stalowy, typu Y;
  • Wysokość pylonu: 23,66 m;
  • Układ nośny: układ podwieszony, wachlarzowy, zbieżny, z odciągiem jodłowym;
  • Pomost: płyta żelbetowa;
  • Szerokość pomostu: 4,44 m;
  • Sztywność pionowa: wanty i sztywność płyty żelbetowej;
  • Sztywność pozioma: sztywność płyty żelbetowej;

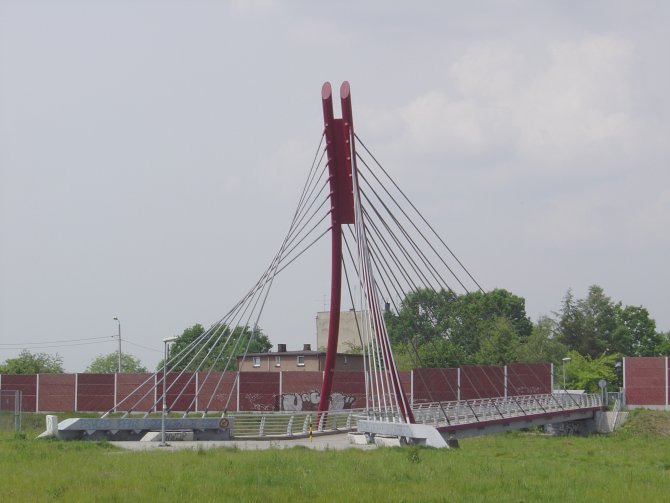

  • Zdjęcie: autorskie, od strony południowo-wschodniej, maj 2007;
  • Uwagi:
    • szerokość przęsła kładki odpowiada mostom, brak jednak możliwości wjechania pojazdu na kładkę;
    • dane techniczne pochodzą z J. Biliszczuk, W. Barcik, J. Klowan, J. Rudze, "Kładka dla pieszych nad autostradą A4 w Rudzie Śląskiej", Inżynieria i Budownictwo, 4 / 2005.
