ROPICA POLSKA
Małopolska, powiat gorlicki, gmina Gorlice

Ropica I
Obiekt istniejący

• Rodzaj kładki: podwieszona, dla pieszych;
• Przeszkoda terenowa: rzeka Ropa;
• Lokalizacja: przysiólek Kawiory na prawym (zachodnim) brzegu, centrum miejscowości na lewym;
• ;
• Ilość przęseł: 3;
• Rozpiętość: 12,00 m + 30,00 m + 12,00 m;
• Pylony: stalowe, rama A-kształtna;
• Wysokości pylonów: 5,85 m;
• Układ nośny: układ podwieszony, promienisty, zbieżny;
• Pomost: drewniany na kratownicowy stalowej;
• Szerokość pomostu: 1,30 m;
• Sztywność pionowa: kratownice pionowe i wanty;
• Sztywność pozioma: kratownica pozioma;

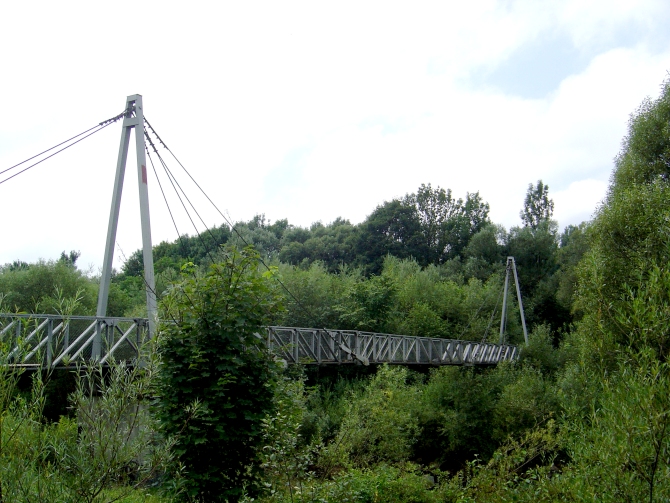

• Zdjęcie: autorskie, lewy brzeg od strony górnej wody, sierpień 2010;
• Uwagi:
  • dane techniczne na podstawie pomiarów własnych.

Ropica II
Obiekt istniejący

• Rodzaj kładki: podwieszona, dla pieszych;
• Przeszkoda terenowa: rzeka Ropa;
• Lokalizacja:przysiółek Blich na prawym (pólnocnym) brzegu, centrum miejscowości na lewym;
• ;
• Ilość przęseł: 3;
• Rozpiętość: 7,50 m + 52,70 m + 7,50 m;
• Pylony: stalowa rama portalowa o nietypowym ksztalcie;
• Wysokości pylonów: 5,50 m;
• Układ nośny: układ podwieszony, monokablowy, równoległy;
• Pomost: drewniany na kratownicowy stalowej;
• Szerokość pomostu: 1,95 m;
• Sztywność pionowa: kratownice pionowe i wanty;
• Sztywność pozioma: kratownica pozioma;

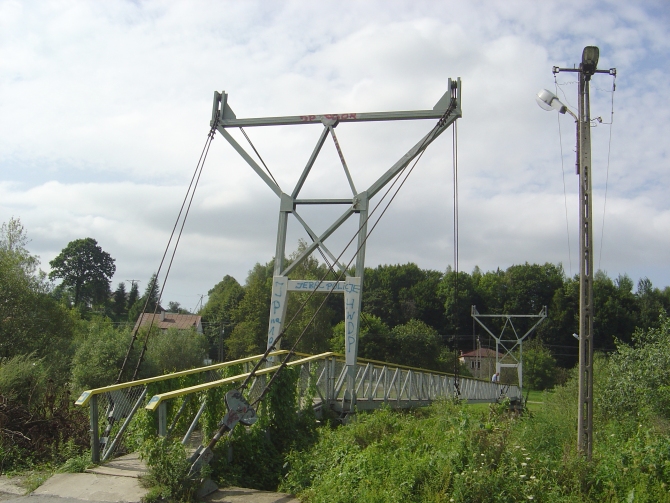

• Zdjęcie: autorskie, lewy brzeg od strony górnej wody, sierpień 2010;
• Uwagi:
  • dane techniczne na podstawie pomiarów własnych.
