ROŻNÓW
Małopolska, powiat nowosądecki, gmina Gródek nad Dunajcem


Rożnów I
Obiekt wymarły

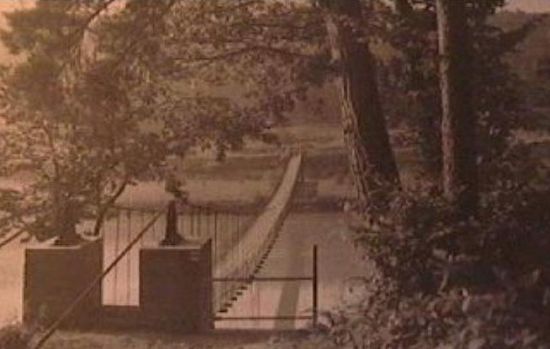

kładka w Rożnowie

  • Wisząca kładka dla pieszych przez Dunajec tuż poniżej zapory w Rożnowie;
  • Obecnie nieistniejąca;
  • lokalizacja;
  • Zdjęcie udostępnione przez portal W Rożnowie.

Rożnów II
Obiekt istniejący

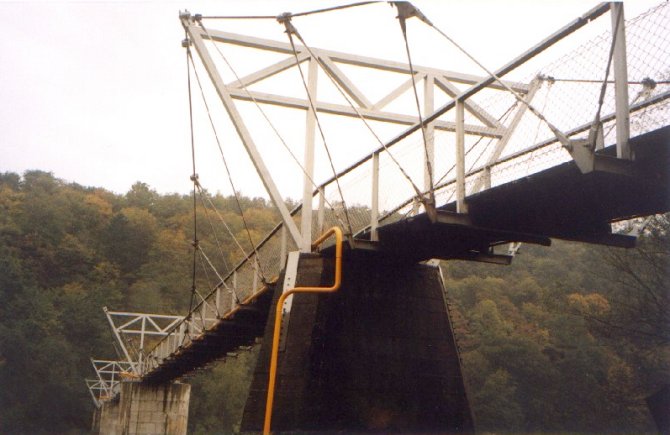

kładka w Rożnowie

  • Rodzaj kładki: wisząca, dla pieszych;
  • Przeszkoda terenowa: rzeka Dunajec;
  • Lokalizacja: miejscowość Rożnów na prawym (wschodnim)brzegu, przysiółek Zagórze na lewym (zachodnim) brzegu, około 2 km poniżej zapory;
  • lokalizacja;
  • Ilość przęseł: 5 wiszących;
  • Rozpiętość: 19,70 m + 35,12 m + 35,12 m + 35,12 m + 32,20 m;
  • Pylony: stalowe na żelbetowym cokole, rama portalowa o rozbieżnych słupach;
  • Wysokość pylonów: 4,11 m część stalowa, część żelbetowa o wysokości zmiennej (ok 4 m - ok 8 m), zależnej od ukształtowania terenu;
  • Układ nośny: układ wiszący W, rozbieżny;
  • Pomost: drewniany na linach;
  • Szerokość pomostu: 1,50 m;
  • Sztywność pionowa: liny nośne i wieszaki;
  • Sztywność pozioma: rozbieżny układ lin nośnych i wieszaków;
  • Zdjęcie: autorskie, z lewego brzegu od strony dolnej wody , październik 1998;
  • Uwagi:
    • pylon trudny do zakwalifikowania, można go uznać także za typ V;
    • początkowo kładka była konstrukcją o mniejszej liczbie przęseł, jednak w trakcie remontu w połowie lat 80. przebudowano ją na ustrój pięcioprzęsłowy;
    • kładka bardzo wiotka, łatwa do rozbujania;
    • dane techniczne udostępnione przez Mostostal Kraków.
