GORLICE
Małopolska, miasto Gorlice


Gorlice I
Obiekt istniejący

kładka w Gorlicach

  • Rodzaj kładki: wisząca, dla pieszych;
  • Przeszkoda terenowa: rzeka Ropa;
  • Lokalizacja: centrum miasta na lewym (zachodnim) brzegu, Park Miejski na prawym;
  • lokalizacja;
  • Ilość przęseł: 1 wiszące;
  • Rozpiętość: 54,00 m + część podparta 6,00 m;
  • Pylony: stalowe, wielopoziomowa przestrzenna rama portalowa;
  • Wysokości pylonów: 20,43 m;
  • Układ nośny: układ wiszący, wieszaki równoległe, układ równoległy;
  • Pomost: drewniany, oparty na kratownicy stalowej;
  • Szerokość pomostu: 2,40 m;
  • Sztywność pionowa: kratownice pionowe, liny nośne i wieszaki;
  • Sztywność pozioma: kratownica pozioma;

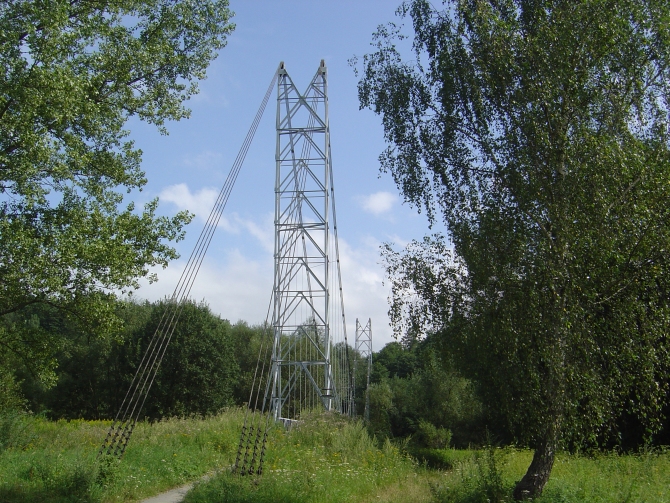

  • Zdjęcie: autorskie, lewy brzeg od strony dolnej wody, sierpień 2010;
  • Uwagi:
    • dane techniczne pochodzą z pomiarów własnych.


Gorlice II
Obiekt istniejący


kładka w Gorlicach

  • Rodzaj kładki: wisząca, dla pieszych;
  • Przeszkoda terenowa: rzeka Ropa;
  • Lokalizacja: Osiedle Dolne na lewym (północnym) brzegu rzeki, dzielnica Kobylanka na prawym;
  • lokalizacja;
  • Ilość przęseł: 1 wiszące;
  • Rozpiętość: 48,00 m + częśc podparta 6,00 m;
  • Pylony: stalowe, wielopoziomowa przestrzenna rama portalowa;
  • Wysokości pylonów: 20,43 m;
  • Układ nośny: układ wiszący, wieszaki równoległe, układ równoległy;
  • Pomost: drewniany, oparty na kratownicy stalowej;
  • Szerokość pomostu: 2,40 m;
  • Sztywność pionowa: kratownice pionowe, liny nośne i wieszaki;
  • Sztywność pozioma: kratownica pozioma;

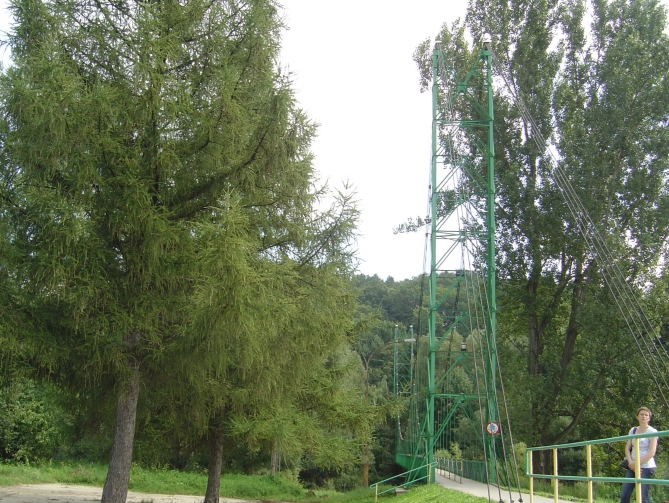

  • Zdjęcie: autorskie, lewy brzeg od strony górnej wody, sierpień 2010;
  • Uwagi:
    • dane techniczne pochodzą z pomiarów własnych.
