CZĘSTOCHOWA
Śląsk, miasto Częstochowa

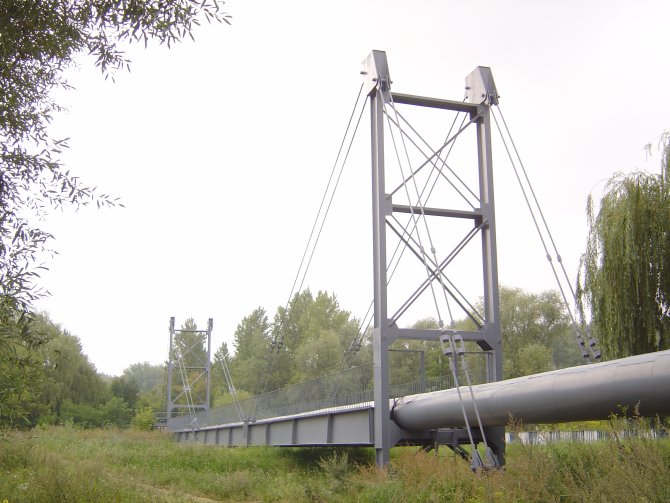

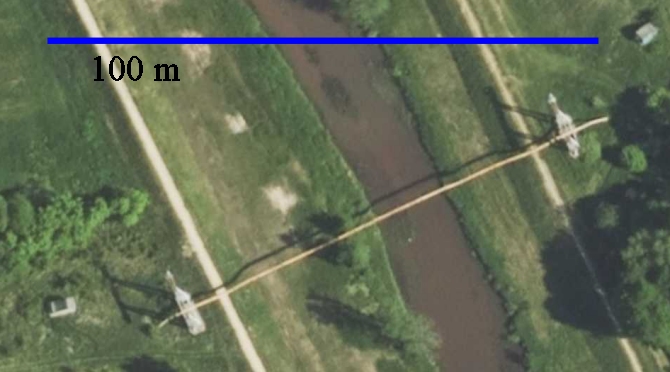

Częstochowa I
Obiekt istniejący

• Rodzaj kładki: podwieszona, technologiczna;
• Przeszkoda terenowa: rzeka Warta;
• Lokalizacja: około 50 m na wschód od skrzyżowania ulicy Krakowskiej i Alei Wojska Polskiego;
• ;
• Ilość przęseł: 1 podwieszone;
• Rozpiętość: 45,60 m;
• Pylony: stalowe, trzypoziomowe ramy portalowe;
• Wysokość pylonów: 12,0 m;
• Układ nośny: układ wantowy, monokablowy, cięgna podwójne;
• Pomost: blachownice stalowe połączone poziomą kratownicą;
• Szerokość pomostu: 3,35 m;
• Sztywność pionowa: blachownice pionowe i wanty;
• Sztywność pozioma: kratownica pozioma;
• Zdjęcie: autorskie, z prawego (północnego) brzegu od strony górnej wody, sierpień 2007;
• Uwagi:
  • kładka rurociągowa, prowadząca dwa przewody;
  • dane techniczne pochodzą z pomiarów własnych.

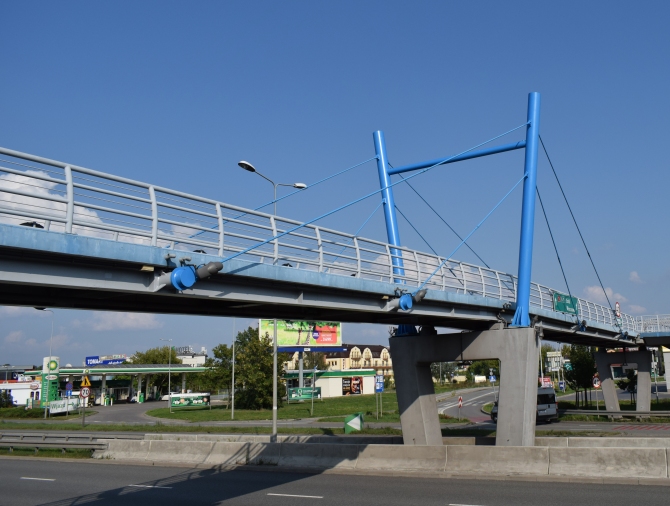

Częstochowa II
Obiekt istniejący

• Rodzaj kładki: podwieszona, dla pieszych;
• Przeszkoda terenowa: trasa szybkiego ruchu ("gierkówka");
• Lokalizacja: około 100 m na pólnoc od skrzyżowania Alei Wojska Polskiego i Alei Jana Pawła II;
• ;
• Ilość przęseł: 2 podwieszone;
• Rozpiętość: 20,30 m + 20,30 m m;
• Pylony: żelbetowo-stalowy, dwupoziomowa rama portalowa;
• Wysokość pylonu: 12,80 m (5,40 część żelbetowa, 7,40 stalowa);
• Układ nośny: układ podwieszony, promienisty, równoległy;
• Pomost: rama stalowa ze stalowcyh przekrojów skrzynkowych i dwuteowników wraz z płytą żelbetową;
• Szerokość pomostu: 3,50 m;
• Sztywność pionowa: stalowe przekroje skrzynkowe i wanty;
• Sztywność pozioma: rama stalowa;
• Zdjęcie: autorskie, od strony południowo-zachodniej, sierpień 2019;
• Uwagi:
  • na obu końcach, prostopadle do osi kładki, znajdują się schody i pochylnie dla rowerów;
  • dane techniczne pochodzą z pomiarów własnych.
