CHORZÓW
Śląsk, miasto Chorzów

Chorzów I, II
Obiekty istniejące

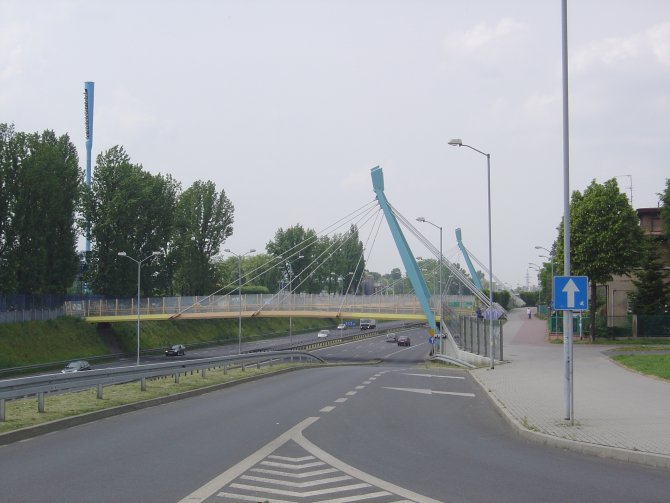

kładki w Chorzowie

  • Rodzaj kładki: podwieszona, dla pieszych;
  • Przeszkoda terenowa: Drogowa Trasa Średnicowa;
  • Lokalizacja: dzielnica Klizmowiec po stronie północnej, stadion Ruchu Chorzów po południowej;
  • lokalizacja;
  • Ilość przęseł: 1 podwieszone;
  • Rozpiętość: 45,80 m;
  • Pylon: stalowy, rama portalowa o zbieżnych słupach, odchylona od pionu;
  • Wysokość pylonu: 21,55 m;
  • Układ nośny: układ wantowy, promienisty z odciągiem, zbieżny;
  • Pomost: płyta żelbetowa;
  • Szerokość pomostu: 6,00 m;
  • Sztywność pionowa: wanty i płyta żelbetowa;
  • Sztywność pozioma: płyta żelbetowa;
  • Zdjęcie: autorskie, od strony północno-wschodniej, maj 2007;
  • Uwagi:
    • dwie identyczne, bliźniacze kładki, odległe od siebie o ok. 150 m;
    • szerokość kładek kwalifikowałaby je do mostów, ale brak jest możliwości ruchu kołowego (łączą ciągi dla pieszych);
    • pylon okracza przęsło, ale nie jest z nim sztywno powiązany;
    • dane techniczne pochodzą z J. Weseli, A. Radziecki, M. Salamak, A. Silarski, "Badania i ocena cech dynamicznych podwieszonej kładki dla pieszych. usytuowanej w sąsiedztwie stadionu sportowego", Inżynieria i Budownictwo 3-4/2002.

Chorzów III
Obiekt istniejący

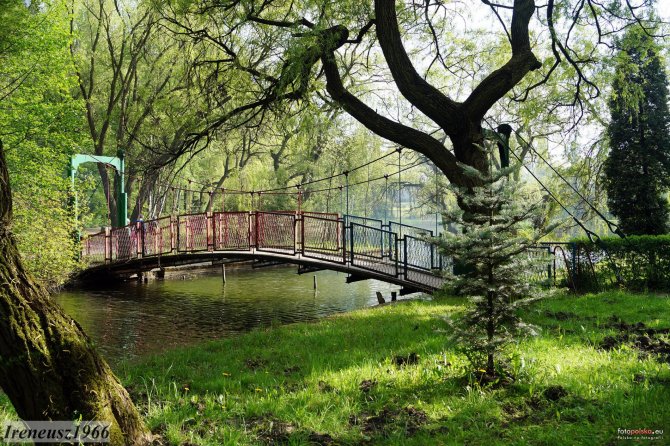

kładka w Chorzowie

  • Wisząca kładka dla pieszych przez staw w parku;
  • lokalizacja;
  • Zdjęcie udostepnione użytkownika serwisu Fotopolska.
