BOCHNIA
Małopolska, miasto Bochnia


Obiekt istniejący

kładka w Bochni

  • Rodzaj kładki: wisząca, dla pieszych;
  • Przeszkoda terenowa: rzeka Raba;
  • Lokalizacja: Bochnia na prawym (wschodnim) brzegu, Damienice na lewym brzegu; około 1,5 km na północ od mostu kolejowego na Rabie;
  • lokalizacja;
  • Ilość przęseł: 3 wiszące + 6 podpartych;
  • Rozpiętość: 50,80 m + 100,00 m + 50,80 m; dodatkowo na prawym brzegu część podparta 10,00 m i na lewym 5x6,00 m;
  • Pylony: żelbetowe, dwupoziomowa rama portalowa;
  • Wysokość pylonów: 18,20 m;
  • Układ nośny: układ wiszący, równoległy, wieszaki równoległe;
  • Pomost: drewniany, oparty na ruszcie stalowym;
  • Szerokość pomostu: 1,65;
  • Sztywność pionowa: liny nośne i pionowe wieszaki;
  • Sztywność pozioma: ruszt stalowy;

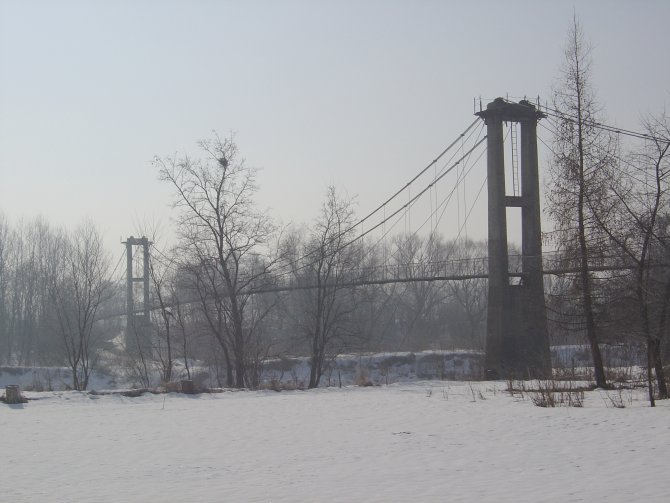

  • Zdjęcie: autorskie, z lewego brzegu od strony dolnej wody, marzec 2006;
  • Uwagi:
    • kładka bardzo lekka i wiotka, bez trudu możliwe jest jej bardzo silne rozbujanie;
    • mocno wyeksploatowana, brak kilku wieszaków, duże luzy w linach naciągowych, pomost silnie powyginany w poziomie i skręcony, kąt skręcenia dochodzi miejscami do 20 stopni, liczne rysy i pęknięcia pylonów;
    • w połowie lat 80. w trakcie remontu dodano kilka dodatkowych lin podtrzymujących przęsło i stabilizujących pylony w formie ustroju podwieszonego promienistego równoległego;
    • dane techniczne udostępnione przez archiwum Urzędu Miasta w Bochni oraz uzyskane w trakcie pomiarów dokonanych przy ekspertyzie.
