BIAŁY DUNAJEC
Małopolska, powiat tatrzański, gmina Biały Dunajec

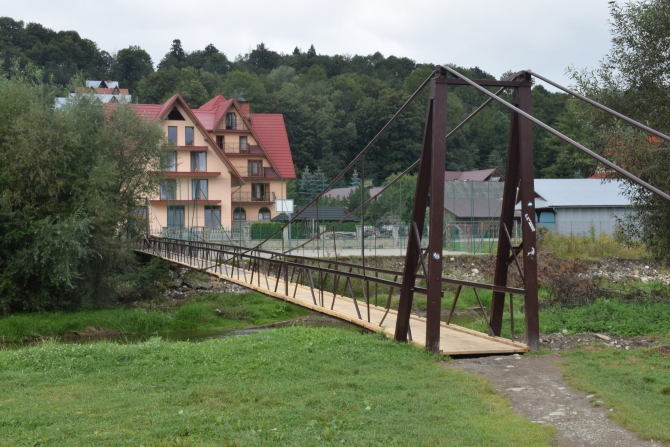

Biały Dunajec I
Obiekt istniejący

• Rodzaj kładki: wisząca, dla pieszych;
• Przeszkoda terenowa: rzeka Biały Dunajec;
• Lokalizacja: boisko sportowe na brzegu prawym (wschodnim) brzegu, przysiółek Strachonie na lewym;
• ;
• Ilość przęseł: 1 wiszące;
• Rozpiętość: 53,50 m;
• Pylony: stalowe, rama portalowa;
• Wysokość pylonów: 4,10 m;
• Układ nośny: układ wiszący, równoległy, wieszaki równoległe;
• Pomost: drewniany, oparty na ruszcie stalowym;
• Szerokość pomostu: 1,20;
• Sztywność pionowa: liny nośne, pionowe wieszaki, ramy stalowe tworzące poręcze;
• Sztywność pozioma: ruszt stalowy;
• Zdjęcie: autorskie, z prawego brzegu od strony górnej wody, sierpień 2018;
• Uwagi:
  • kładka bardzo lekka i wiotka, bez trudu możliwe jest jej bardzo silne rozbujanie;
  • na środkowym odcinku liny nośne przebiegają poniżej przęsła, działając w sposób zbliżony do kabli sprężających;
  • konstrukcja najprawdopodobniej wykonana bez fachowego nadzoru: wieszaki rozmieszczone są chaotycznie, w nierównych odległościach, nie pokrywają się z rozmieszczeniem poprzecznic;
  • kładka mocno wyeksploatowana, wieszaki i elementy ram pionowych powyginane;
  • dane techniczne pochodzą z pomiarów własnych.

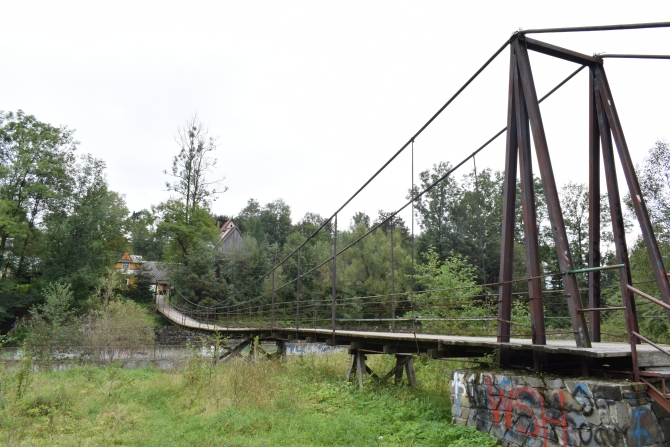

Biały Dunajec II
Obiekt istniejący

• Rodzaj kładki: wisząca, dla pieszych;
• Przeszkoda terenowa: rzeka Biały Dunajec;
• Lokalizacja: przysiółek Pozawodzie na prawym (wschodnim) brzegu, przysiółek Pańszczyki na lewym;
• ;
• Ilość przęseł: 1 wiszące;
• Rozpiętość: 60,00 m;
• Pylony: stalowe, rama portalowa;
• Wysokość pylonów: 4,00 m;
• Układ nośny: układ wiszący, równoległy, wieszaki równoległe;
• Pomost: drewniany, oparty na ruszcie drewnianym;
• Szerokość pomostu: 1,70;
• Sztywność pionowa: liny nośne, pionowe wieszaki, dodatkowe liny nośne;
• Sztywność pozioma: ruszt drewniany;
• Zdjęcie: autorskie, z lewego brzegu od strony dolnej wody, sierpień 2018;
• Uwagi:
  • kładka bardzo lekka i wiotka, bez trudu możliwe jest jej bardzo silne rozbujanie;
  • konstrukcja najprawdopodobniej wykonana bez fachowego nadzoru: wieszaki rozmieszczone są chaotycznie, w nierównych odległościach;
  • kładka mocno wyeksploatowana, na lewym brzegu pomost doraźnie podparty w trzech miejscach drewnianymi kozłami;
  • oprócz głównych lin nośnych, nad i pod przęsłem biegnie kilka pomocniczych cienkich lin stalowych, tworzących rodzaj balustrady;
  • dane techniczne pochodzą z pomiarów własnych.
