BĘDZIN
Śląsk, miasto Będzin

Będzin I
Obiekt istniejący

• Rodzaj kładki: podwieszona, dla pieszych;
• Przeszkoda terenowa: trasa szybkiego ruchu DK-86 ("gierkówka");
• Lokalizacja: osiedle Syberka w Będzinie po stronie wschodniej; parking przy hipermarkecie w Czeladzi po stronie zachodniej;
• ;
• Ilość przęseł: 1 podwieszone + 4 podparte;
• Rozpiętość: 50,00 m podwieszone; 14,37 m podparte od strony Czeladzi; 3x10,00 m podparte od strony Będzina;
• Pylon: stalowy na żelbetowym cokole, przestrzenna wielopoziomowa rama portalowa;
• Wysokość pylonu: część stalowa 18,60 m, cokół 4,5 m;
• Układ nośny: układ podwieszony, równoległy, wachlarzowy;
• Pomost: płyta żelbetowa;
• Szerokość pomostu: 3,10 m;
• Sztywność pionowa: wanty i sztywność płyty żelbetowej;
• Sztywność pozioma: sztywność płyty żelbetowej;

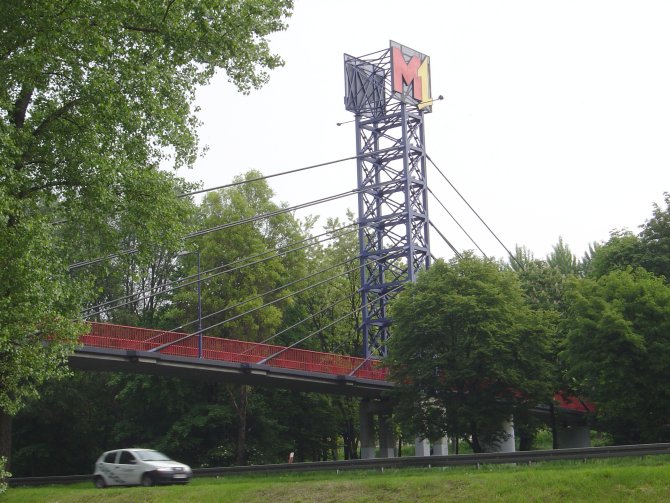

• Zdjęcie: autorskie, od strony południowo-zachodniej (od strony Czeladzi), maj 2007;
• Uwagi:
  • szerokość przęsła kładki odpowiada kładkom pieszo-jezdnym, brak jednak możliwości wjechania pojazdu na kładkę;
  • znaczną różnicę poziomów (Syberka leży 7-10 m powyżej parkingu) pokonano schodami i pochylnią dla niepełnosprawnych, umiejscowionymi prostopadle do osi kładki po stronie Czeladzi; łączna długość pochylni i schodów wynosi 103,00 m;
  • zastosowano układ want podwójnych;
  • przęsło od strony Będzina jest równocześnie podparte i podwieszone do pylonu; pełni rolę zakotwienia want;
  • pylon nie jest klasycznym przykładem ramy portalowej (rama przestrzenna z rur, zazwyczaj zaś jest to rama płaska);
  • pylon zwieńczony jest nadbudówką z reklamą;
  • dane techniczne pochodzą z S. Jendrzejek, P. Gosławski, "Podwieszona kładka dla pieszych nad DK-86 w Czeladzi-Będzinie", w monografii "Projektowanie, budowa i estetyka kładek dla pieszych", Politechnika Krakowska, Kraków 2003.

Będzin II
Obiekt projektowany

• Projekt kładki podwieszonej dla pieszych przez Czarną Przemszę;
• brak danych;
• Zdjęcie pochodzi ze strony firmy Polswiss.

Będzin II
Obiekt projektowany

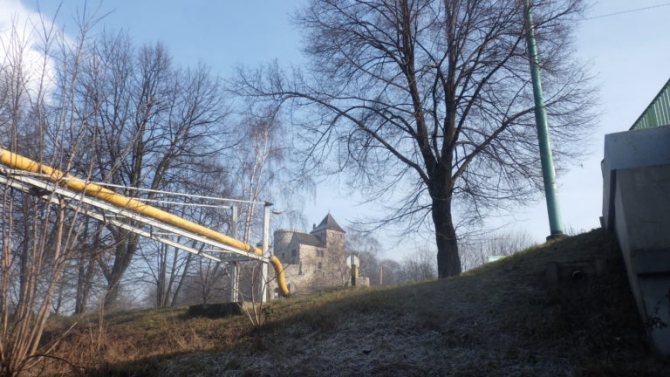

• Podwieszona kładka technologiczna przez Czarną Przemszę;
• brak danych;
• Zdjęcie udostepnione przez Autora bloga Kowboj w kajaku.
